עומק שדה בתאורה לניתוח וטיפולים

מבוא – לא מספיק לראות חזק, צריך לראות עמוק

כאשר בוחנים מנורת ניתוח או תאורה לטיפולים רפואיים, רבים נוטים להתמקד בעוצמת האור בלוקס.
אך בפועל, אחד הפרמטרים הקריטיים ביותר להצלחת פרוצדורה רפואית הוא עומק שדה התאורה.
זהו המדד הקובע עד כמה התאורה שומרת על עוצמה אפקטיבית גם כאשר אזור העבודה עמוק, משתנה או אינו נמצא בדיוק בנקודת הפוקוס.

עומק שדה איכותי מאפשר למנתח לעבוד בביטחון, ללא צורך בהזזות תכופות של ראש התאורה, וללא ירידה באיכות הראייה לאורך זמן.

עומק שדה – הגדרה קלינית

עומק שדה בתאורה רפואית מתאר את המרחק האנכי שבו עוצמת האור נשמרת ברמה מספקת לעבודה קלינית, מעל ומתחת למרכז שדה התאורה.
ככל שעומק השדה גדול יותר, כך המנתח נהנה מגמישות רבה יותר בעבודה.

כאשר פעולת ניתוח או בדיקה מתבצעת על פני שטח הגוף, עומק השדה הנדרש הוא לרוב של מספר סנטימטרים בלבד.
אולם ככל שהפעולה הכירורגית עמוקה יותר, נדרשת יכולת הארה משמעותית אל תוך עומק הרקמות.

עומק שדה לפי סוגי פרוצדורות

עומק השדה הנדרש משתנה מאוד בהתאם לתחום הרפואי:

• רפואת שיניים – עומק שדה טיפוסי של כ־100–150 מ"מ

• כירורגיה כללית – 300–600 מ"מ

• ניתוחים פתוחים עמוקים (לב, חזה, בטן) – לעיתים עד כ־1000 מ"מ ואף יותר

• טראומה וניתוחים מורכבים – צורך בעומק שדה רחב ללא שינוי מיקוד

במצבים אלו, תאורה שאינה שומרת על עוצמה אחידה בעומק עלולה לפגוע בדיוק, להאריך את זמן הניתוח וליצור עומס מיותר על הצוות.

התקן שמגדיר הכול – IEC 60601-2-41

כדי לאפשר השוואה אמינה בין מנורות ניתוח, עומק שדה נמדד לפי תקן בינלאומי מחמיר: IEC 60601-2-41. התקן מגדיר שיטת מדידה אחידה, שאינה תלויה בהצהרות שיווקיות.

לפי התקן, עומק השדה נמדד באמצעות שני פרמטרים:

• L1

• L2

שני המדדים נמדדים ממרכז שדה התאורה, במרחק של 1 מטר ממקור האור, כלפי מעלה וכלפי מטה.

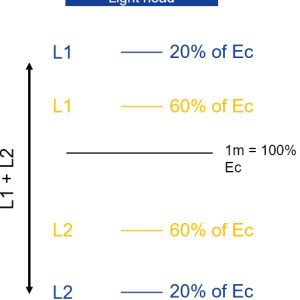

מה הם L1 ו־L2 בפועל?

• L1 – המרחק ממרכז שדה התאורה כלפי מעלה (לכיוון מקור האור), עד לנקודה שבה עוצמת האור יורדת ב־20% או ב־60%

• L2 – אותו מרחק, אך כלפי מטה (לתוך עומק השדה המנותח)

המדידה מתבצעת ללא שינוי מיקוד התאורה, כדי לשקף מצב עבודה אמיתי.

עומק שדה אפקטיבי – איפה באמת עובדים?

לרוב, כאשר מדברים על עומק שדה קליני, מתייחסים לטווח שבו העוצמה אינה יורדת ביותר מ־20%. זהו האזור שבו המנתח יכול לעבוד ללא פגיעה באיכות הראייה.

לכן:

• עומק השדה האפקטיבי מוגדר כטווח שבין L2 ל־L1 ב־20%

• מדידת 60% מייצגת אזור שמיש פחות, אך עדיין רלוונטי לפרוצדורות מסוימות

דוגמה מעשית – Sim.LED 700 MC

ניקח כדוגמה מנורת ניתוח Sim.LED 700 MC של SIMEON:

• עוצמת תאורה: 160,000 לוקס

• L1 + L2 ב־20%: 915 מ"מ

• L1 + L2 ב־60%: 450 מ"מ

כאשר מסכמים את שני הטווחים:
915 + 450 = 1365 מ"מ

זהו עומק שדה כולל יוצא דופן, המאפשר למנתח:

• לעבוד בעומק משתנה

• לשנות תנוחת גוף או שדה

• להימנע מהזזת ראש התאורה

• לשמור על רצף עבודה ודיוק

למה עומק שדה גדול חשוב כל כך?

עומק שדה רחב מספק יתרונות קליניים ברורים:

• פחות הפרעות במהלך הניתוח

• פחות סיכון לטעויות עקב שינוי תאורה

• שיפור ריכוז המנתח

• עבודה נוחה גם בניתוחים ארוכים

• התאמה לפרוצדורות משתנות בזמן אמת

במיוחד בניתוחים פתוחים עמוקים, זהו פרמטר קריטי שאינו ניתן לפיצוי באמצעות עוצמת לוקס בלבד.

הקשר בין עומק שדה לפיזור אור וצללים

עומק שדה אינו תלוי רק בעוצמה, אלא גם ב:

• גודל משטח פליטת האור

• סידור הלדים

• איכות האופטיקה

• טכנולוגיית הרפלקטורים

במנורות SIMEON, תכנון אופטי מתקדם מאפשר:

• פיזור אחיד

• חדירה לעומק

• צמצום צללים גם בנוכחות צוות

עומק שדה וגמישות תפעולית

כאשר עומק השדה רחב, הצוות יכול:

• לשנות גובה שולחן

• לשנות תנוחת מטופל

• להחליף כירורגים

• לעבור בין שלבים שונים בניתוח

כל זאת ללא צורך בהתאמות תאורה חוזרות, דבר החוסך זמן ומקטין סיכונים.

סיכום – עומק שדה הוא מדד איכות אמיתי

עומק שדה בתאורה לניתוח וטיפולים הוא אחד המדדים החשובים ביותר בבחירת מנורת ניתוח.
הוא משקף איכות אופטית, תכנון נכון והבנה עמוקה של צרכים קליניים.

מנורות הניתוח של SIMEON Medical מציגות עומקי שדה גבוהים במיוחד, העומדים בתקנים המחמירים ביותר, ומספקים למנתחים סביבת עבודה יציבה, מדויקת ובטוחה – גם בפרוצדורות המורכבות ביותר.
